Príprava podkladov na gravírovanie a rezanie laserom

Ak nám pošlete dobre pripravený súbor, laser zreže a vygravíruje presne to, čo čakáte – bez opravných kôl a bez prekvapení. Pre tých, ktorí si podklady pripravujú sami, sme pripravili sadu pravidiel, ktoré používame v Lab.cafe. Ak si s niečím neviete rady, pošlite nám čo máte – podklady vieme dopripraviť za vás.

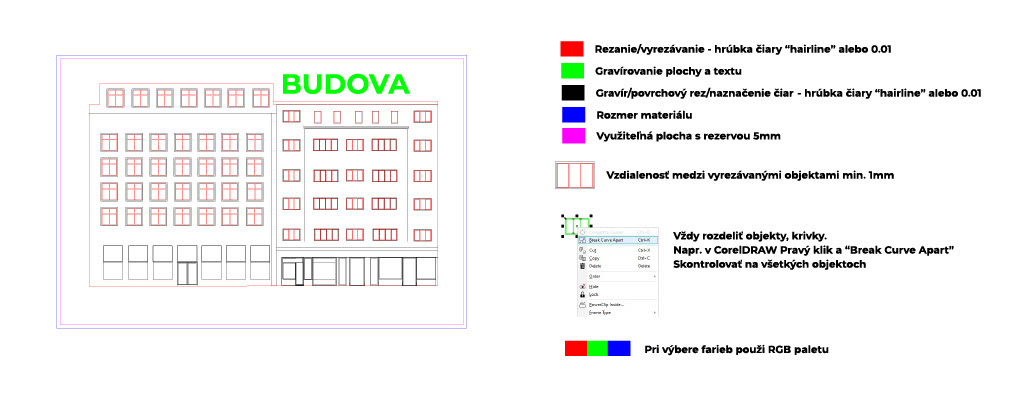

Infografika – príprava podkladov na laserové gravírovanie a rezanie (rozmery, farby, hrúbky čiar)
Infografika na stiahnutie v PDF. Zdroj: Lab.cafe.

Základné pravidlá pre prípravu súboru

  • Formát: vektorový súbor, ideálne CorelDRAW 13 a novší (CDR), prípadne PDF, AI, DXF alebo SVG.
  • Veľkosť strany: pre maslový kartón 700 × 450 mm, pre ostatné materiály 600 × 400 mm.
  • Maximálny využiteľný rozmer: rezanie 740 × 460 mm, gravírovanie 640 × 460 mm.
  • Hrúbka čiar: pre rezné a vektorovo gravírované línie nastavte hairline (vlas) alebo ekvivalent 0,01 mm.
  • Texty: preveďte na krivky (convert to curves / outlines).
  • Objekty: rozložte skupiny a krivky (break apart), aby každá línia bola samostatná.
  • Mierka 1:1: rozmery v súbore musia zodpovedať skutočným rozmerom výrobku.
  • Poriadok v dátach: odstráňte duplicitné čiary a nepotrebné vrstvy.
  • Rozostupy: medzi susednými rezmi nechajte minimálne 1 mm, aby sa materiál neprepálil.
  • Materiál: jeden list = jeden druh materiálu a hrúbka na jednu stranu súboru.
  • Farebný priestor: používajte paletu RGB (nie CMYK).

Farby čiar a ich význam

Laser podľa farby rozlišuje, čo má s objektom urobiť. Použite presne tieto tri farby v RGB:

#FF0000 – červená
rezanie obvodov a otvorov
#00FF00 – zelená
gravírovanie plôch (raster) a textov
#000000 – čierna
gravírovanie čiar (vektor)

Keď nemáte vektor

Akceptujeme aj rastrové podklady (PNG, JPG, TIFF) – najmä pre fotogravírovanie. Pre dobrý výsledok potrebujeme:

  • rozlíšenie minimálne 300 DPI vo výslednej veľkosti,
  • vysoký kontrast (čiernobiely motív funguje najlepšie),
  • bez kompresných artefaktov (pozor na silno skomprimované JPEG).

Radi pomôžeme s prevektorovaním loga alebo s úpravou fotky pre gravírovanie.

Praktické tipy

  • Pošlite aj náhľad (PDF/PNG), aby sme rýchlo videli, ako má dielo vyzerať.
  • Pri vlastnom materiáli uveďte jeho rozmery, hrúbku a priložte fotografiu.
  • Ak si nie ste istí – pošlite čokoľvek máte, poradíme a súbor dopripravíme.
